Сильфонная подводка из нержавеющей стали: конструкция, выбор, монтаж — без воды, только технические факты
Сильфонная подводка — это гибкий соединительный элемент между стационарной трубой и сантехническим прибором: смесителем, бачком унитаза, водонагревателем, газовой плитой, котлом. От обычного шланга в оплётке она отличается принципиально — здесь нет резиновой трубки внутри. Весь водопроводящий канал — цельнометаллический. Это другой класс подводки. Ниже — разбираем конструкцию по слоям, сравниваем с плетёнкой, считаем срок службы и объясняем, почему переплата за сильфон — это экономия.

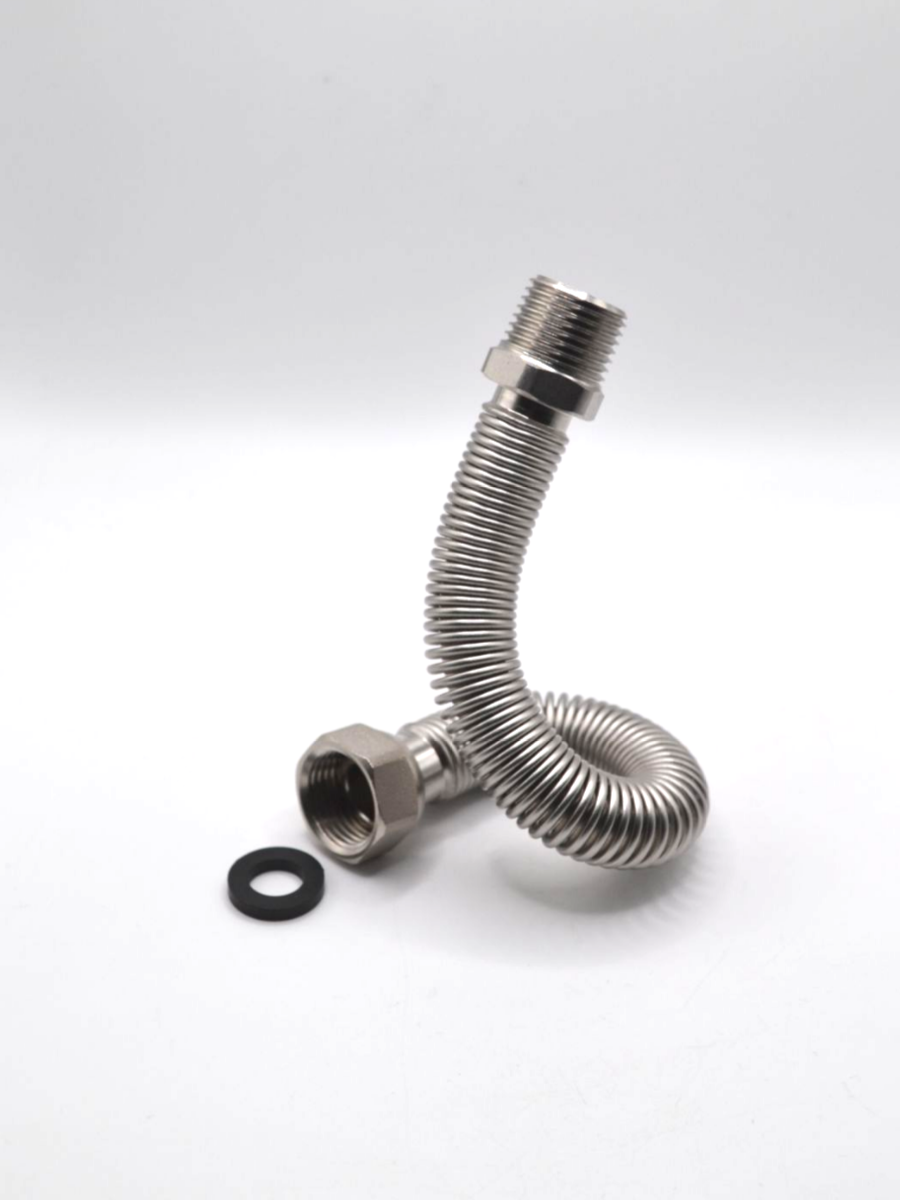

1. Конструкция: что внутри сильфонной подводки
Сильфон (от нем. Sylphon) — это тонкостенная гофрированная трубка, способная многократно сжиматься и растягиваться без потери герметичности. В сантехнической подводке сильфон выполняет одновременно роль и оболочки, и водопроводящего канала.
| Элемент | Материал | Функция |
|---|---|---|
| Гофрированная трубка (сильфон) | Нержавеющая сталь AISI 304 (толщина стенки 0,3–0,5 мм) | Водопроводящий канал. Обеспечивает гибкость без излома. Выдерживает давление до 16–20 атм (рабочее) и до 50 атм (разрушающее). |
| Наконечники (фитинги) | Нержавеющая сталь или латунь с никелевым покрытием | Присоединение к трубам и приборам. Варианты: гайка-гайка, гайка-штуцер, штуцер-штуцер. |
| Соединение сильфон–фитинг | Аргонодуговая сварка (TIG) | Герметичное неразъёмное соединение. Точка сварки — самое нагруженное место. У дешёвых подводок здесь вместо сварки — обжимная гильза (слабое звено). |
| Прокладки | Паронит или EPDM-резина | Герметизация резьбовых соединений. Паронит — для горячей воды и пара до +150 °C. EPDM — для холодной и горячей до +95 °C. |
| Оплётка (опционально) | Нержавеющая проволока или полиэфирная нить | Защита сильфона от механических повреждений и дополнительное ограничение растяжения. Есть не у всех моделей. |
Ключевое отличие от плетёной подводки: в шланговой подводке (плетёнке) вода течёт по резиновой или EPDM-трубке, а оплётка — только внешний каркас. В сильфонной — вода контактирует с нержавеющей сталью. Нет резины = нет старения, растрескивания и внезапных разрывов внутренней трубки. Это главная причина, по которой сильфонную подводку ставят там, где протечка недопустима.
2. Сильфонная подводка vs плетёный шланг vs медная трубка: сравнение по существу
| Параметр | Сильфонная (нерж. сталь) | Плетёный шланг (оплётка + резина) | Жёсткая медная трубка |
|---|---|---|---|
| Срок службы | 15–25 лет | 3–7 лет | 30+ лет |
| Рабочее давление | до 16–20 атм | до 10 атм | до 40 атм |
| Рабочая температура | до +150 °C (с паронитовыми прокладками) | до +95 °C (ограничение — резиновая трубка) | до +250 °C |
| Гибкость | Средняя — гнётся, но не так свободно, как резиновый шланг | Высокая — легко принимает любую форму | Нет — требует трубогиба и пайки |
| Стойкость к гидроудару | Высокая — сильфон гасит импульс за счёт деформации гофры | Низкая — резиновая трубка лопается при резких скачках | Высокая |
| Стойкость к хлорированной воде | Полная — AISI 304 инертна к хлору | Низкая — хлор разрушает резину, ускоряет старение | Высокая |
| Шум при протоке воды | Возможен — гофра создаёт турбулентность потока (решается выбором DN) | Минимальный — гладкая внутренняя поверхность | Минимальный |
| Цена (1/2", 60 см) | 350–900 ₽ | 80–300 ₽ | от 600 ₽ + работа медника |
Арифметика за 15 лет: плетёный шланг за 150 ₽ × 3 замены за 15 лет = 450 ₽ + 3 вызова сантехника × 1 500 ₽ = 4 950 ₽ (и это без учёта ущерба от возможной протечки). Сильфонная подводка за 500 ₽ — одна установка, один вызов мастера: 2 000 ₽ за 15 лет. А если плетёнка рванёт ночью в квартире — ремонт затопленной кухни начинается от 30 000 ₽. У соседей снизу — от 50 000 ₽. Сильфон не рвётся внезапно: при повреждении он сначала даёт микрокапель, а не хлещущую струю.
3. Марки стали: AISI 304 vs AISI 316 — за что переплачивать
Обе марки — аустенитные нержавеющие стали. Разница — в составе и химической стойкости.
| Параметр | AISI 304 (08Х18Н10) | AISI 316 (10Х17Н13М2) |
|---|---|---|
| Хром / Никель / Молибден | 18% / 10% / — | 17% / 13% / 2–3% |
| Стойкость к хлоридам | Хорошая — достаточна для бытовой воды | Отличная — молибден защищает от питтинговой коррозии в агрессивных средах |
| Применение | Квартиры, дома, стандартное ГВС/ХВС | Бассейны (хлорированная вода), солёная вода, котельные с агрессивным теплоносителем, пищевое производство |
| Цена подводки (1/2", 80 см) | 400–700 ₽ | 800–1 500 ₽ |
Вывод: для 95% бытовых задач (смеситель на кухне, подключение бойлера, бачок унитаза) — AISI 304 хватает с запасом. AISI 316 имеет смысл, если вода из скважины с высоким содержанием солей или хлоридов, либо подводка идёт в систему с антифризом на основе этиленгликоля. Переплачивать «на всякий случай» — необязательно.
4. Типоразмеры и подбор: таблица для бытовых задач
Три параметра, которые нужно знать перед покупкой: диаметр подключения, тип наконечника и длина.
Диаметр подключения (DN)
| DN (резьба) | Внутренний Ø сильфона | Где применяется |
|---|---|---|
| 1/2" (DN12) | 12 мм | Смесители, бачки унитазов, стиральные и посудомоечные машины, бойлеры до 80 л |
| 3/4" (DN15) | 15 мм | Бойлеры от 80 л, настенные котлы, распределительные коллекторы |
| 1" (DN20) | 20 мм | Напольные котлы, бойлеры косвенного нагрева от 150 л, стояки |
| 1 1/4" – 2" (DN25–DN50) | 25–50 мм | Промышленные системы, котельные, ИТП, подключение насосных станций |
Тип наконечника
- Гайка (внутренняя резьба, «мама») — накручивается на наружную резьбу трубы или прибора. Самый распространённый вариант.
- Штуцер (наружная резьба, «папа») — вкручивается во внутреннюю резьбу прибора. Нужен для подключения к бойлерам, фильтрам, некоторым смесителям.
- Комбинация гайка-штуцер — один конец с гайкой, другой со штуцером. Самая универсальная.
Правило подбора длины: измерьте расстояние между точками подключения по прямой. Прибавьте 15–20% на изгиб. Сильфон нельзя натягивать — он должен идти с лёгким провисанием или плавным изгибом. Натянутый сильфон вибрирует при протоке воды, шумит и быстрее изнашивается в зоне сварки. Стандартные длины: 30, 40, 50, 60, 80, 100 см. Есть модели до 200 см.
5. Сильфонная подводка для газа: отличия от водяной
Газовая сильфонная подводка — отдельная категория. Она маркируется жёлтым цветом (жёлтая оплётка или жёлтая полоса на оболочке) и имеет принципиальные конструктивные отличия от водяной:
| Параметр | Для воды | Для газа |
|---|---|---|
| Материал сильфона | AISI 304 / AISI 316 | AISI 316L (низкоуглеродистая — повышенная стойкость сварных швов) |
| Толщина стенки | 0,3–0,5 мм | 0,3–0,5 мм (аналогично, но с ужесточённым контролем) |
| Наружное покрытие | Без покрытия / нейлоновая оплётка | ПВХ-оболочка — электроизоляция от блуждающих токов (обязательна по ГОСТ) |
| Прокладки | Паронит / EPDM | Паронит (ГОСТ обязывает) — стойкость к углеводородам |
| Сертификация | Декларация соответствия ТР ТС | Сертификат соответствия ТР ТС 016/2011 (безопасность газового оборудования) |
| Маркировка | Синяя (ХВС) / красная (ГВС) / без цвета (универсальная) | Жёлтая |
Критически важно: нельзя ставить водяную подводку на газ. Даже если визуально она «такая же». Водяная подводка не имеет электроизоляционного покрытия, прокладки могут быть из материала, не стойкого к углеводородам, а сертификат не распространяется на газовые среды. Штраф от газовой инспекции — от 2 000 ₽ для физлица. А утечка газа через трещину в прокладке — вопрос уже не денег.
6. Монтаж сильфонной подводки: 8 правил без компромиссов
- Не растягивайте сильфон. Максимально допустимое удлинение — 50% от длины в свободном состоянии (указано в паспорте). На практике — растягивать больше чем на 15–20% не стоит. При растяжении гофра утончается, давление разрыва падает.
- Не сжимайте сильфон в петлю. Минимальный радиус изгиба — не менее 5 наружных диаметров гофры. Для DN12 (Ø ~18 мм) — радиус изгиба не менее 90 мм. Излом = микротрещина = протечка через месяцы.
- Не прокручивайте подводку по оси при затяжке. Сильфон не предназначен для торсионных нагрузок — скручивание ломает гофру. Затягивайте гайку, удерживая трубку от проворота вторым ключом.
- Используйте два ключа. Один — на гайку подводки. Второй — контрключ на ответную резьбу (кран, фитинг, прибор). Без контрключа крутящий момент передаётся на трубу — можно провернуть и повредить резьбовое соединение в стене.
- Не используйте ФУМ-ленту и паклю на гайках. Герметичность обеспечивается прокладкой внутри гайки. Уплотнение на резьбе здесь не нужно и даже вредно — мешает прокладке прижаться ровно.
- Если подводка на штуцерном соединении — тогда ФУМ или лён обязательны. Штуцер герметизируется по резьбе, прокладки в конструкции нет. Используйте 5–7 витков ФУМ-ленты или лён с пастой Unipak.
- Не крепите подводку вплотную к горячим поверхностям. Нержавейка проводит тепло. Сильфон, прижатый к трубе отопления или задней стенке котла, перегревает прокладки — они теряют эластичность и начинают пропускать.
- После монтажа — обязательная проверка под давлением. Откройте воду, визуально осмотрите оба соединения. Проведите по ним сухой салфеткой — если влажная, подтяните гайку на 1/8 оборота. Если не помогает — проверьте прокладку (возможно, перекосилась при затяжке).
7. Типичные ошибки: чего делать нельзя
| Ошибка | Последствие | Стоимость последствий |
|---|---|---|
| Подводка натянута как струна между краном и трубой | Вибрация при каждом открытии воды. Усталостное разрушение сварного шва через 2–4 года. | Замена подводки + устранение протечки: от 2 000 ₽. Если затопили соседей — от 50 000 ₽. |
| Подводка DN12 (1/2") на бойлер 150 л | Узкое сечение ограничивает проток. Бойлер наполняется медленно. Насос работает на повышенном давлении — повышенный износ. | Замена подводки на DN20 (1"): от 1 500 ₽ с работой. |
| Дешёвая подводка с обжимными (не сварными) фитингами | Обжимная гильза со временем ослабевает. Капельная течь из-под наконечника. Обнаруживается, когда уже мокро. | Замена + ремонт повреждений: от 3 000 ₽ до непредсказуемых сумм. |
| Водяная подводка вместо газовой на плиту | Отсутствие электроизоляции → блуждающие токи разрушают сильфон. Прокладка не стойкая к газу → микроутечка. | Штраф газовой инспекции от 2 000 ₽. Утечка газа — бесценно (в худшем смысле). |
| Подводка проложена через отверстие в стене без защитной гильзы | Гофра трётся о край отверстия (бетон, кирпич). Абразивный износ стенки сильфона. Через 3–5 лет — свищ. | Гильза из ПВХ-трубы — 50 ₽. Ремонт стены + замена подводки — от 3 000 ₽. |
8. На что смотреть на упаковке: чек-лист покупателя
- Марка стали: должно быть указано AISI 304 или AISI 316. Если написано просто «нержавеющая сталь» без марки — высока вероятность AISI 201 (удешевлённый аналог с пониженным содержанием никеля, ржавеет через 3–5 лет).
- Тип соединения сильфон–фитинг: аргонодуговая сварка (TIG/WIG) — правильно. Обжим — дёшево, но ненадёжно. На упаковке должно быть написано прямо.
- Рабочее давление: для городского водоснабжения достаточно 10 атм. Для систем с насосом или бойлером — берите с запасом: 16 атм.
- Разрушающее давление: должно быть минимум в 2 раза выше рабочего. Если рабочее 16 атм — разрушающее не менее 32 атм.
- Комплектация: прокладки в комплекте — 2 шт. (по одной на каждый конец). Если нет — докупайте отдельно, не ставьте «на сухую».
- Для газа: обязательна маркировка жёлтым цветом + сертификат ТР ТС 016/2011. Без сертификата — газовщик не примет подключение.
9. Шум сильфонной подводки: проблема и решение
Главная претензия к сильфонным подводкам — гул или свист при открытии воды. Причина — турбулентность потока в гофрированном канале. Вода ударяется о выступы гофры и создаёт вибрацию, которая передаётся на трубы и стены.
Как устранить:
- Выбирайте подводку с бо́льшим DN. Если по расчёту достаточно 1/2" — поставьте 3/4". Бо́льшее сечение = меньшая скорость потока = меньше турбулентности = меньше шума.
- Не натягивайте. Натянутый сильфон резонирует сильнее. Лёгкий провис гасит вибрации.
- Используйте подводки с внутренним рукавом. Некоторые производители (например, Turboflex, Стилофлекс) выпускают сильфоны с гладкой EPDM-трубкой внутри гофры. Вода идёт по гладкому каналу — шума нет. Стоят дороже на 30–50%, но решают проблему полностью.
- Не ставьте вплотную к стене. Гофра, прижатая к стене, передаёт вибрацию на конструкцию. Зазор 10–15 мм + резиновый хомут решают вопрос.
10. Итог: когда ставить сильфон, а когда — нет
| Ставьте сильфонную подводку | Можно обойтись плетёнкой |
|---|---|
| Подключение бойлера, водонагревателя — высокая температура, давление, длительная эксплуатация | Бачок унитаза — холодная вода, низкое давление, замена при необходимости занимает 5 минут |
| Подключение смесителя на кухне — постоянная работа, перепады температуры, хлорированная вода | Временное подключение на период ремонта (если через месяц будет замена) |
| Скрытая подводка (за фальшстеной, в нише, в коробе) — доступ ограничен, замена дорогая и трудоёмкая | Открытая разводка в кладовке — всё на виду, течь заметишь сразу |
| Квартира с дорогим ремонтом и соседями снизу — цена протечки несоразмерна экономии на подводке | Дача с сезонным проживанием — система сливается на зиму, требования ниже |
| Газовая плита, газовый котёл — только сильфон с жёлтой маркировкой и сертификатом | — |
Сильфонная подводка из нержавеющей стали — это не переплата. Это расчёт: один раз поставил — и забыл на 15 лет. Без проверок «не потекло ли», без ночных аварий, без выяснения отношений с соседями. На складе ГК ЮДИС — сильфонные подводки для воды и газа, DN12–DN25, длиной от 30 до 200 см, с любой комбинацией наконечников. Всё в наличии, отправка в день заказа.
