Технические характеристики картриджа GROHE

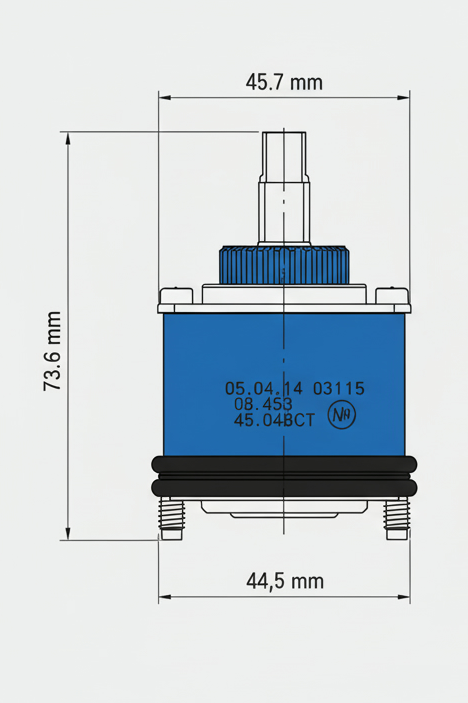

Технический чертеж картриджа GROHE с основными размерами

Картридж GROHE — это керамический картридж диаметром 46 мм с точными техническими параметрами:

Основные размеры и параметры:

• Диаметр корпуса: 46 мм (точный размер 45.7 мм)
• Общая высота: 73.6 мм (с учетом всех элементов)
• Высота керамической части: 52.3 мм
• Диаметр уплотнительных колец: 44.5 мм и 42.1 мм
• Размер шлица под рычаг: 7.8 мм × 7.8 мм (квадратный)
• Количество отверстий для воды: 3 (горячая, холодная, смешанная)

Эксплуатационные характеристики:

• Максимальное давление: 10 бар (1 MPa)
• Рабочая температура: от 0°C до +80°C
• Технология: GROHE SilkMove (керамические диски с алмазной полировкой)
• Срок службы: 500,000 циклов переключения

Материалы и стандарты:

• Материал корпуса: полимерный композит с армированием
• Материал дисков: высококачественная керамика (Al₂O₃)
• Стандарты: DIN 3862, EN 817, ISO 9001

Важно: Картридж имеет синюю маркировку на корпусе и предназначен для однорычажных смесителей с боковым управлением.

Полный список совместимых смесителей GROHE

Картридж GROHE подходит для следующих серий смесителей:

Важно: Картридж подходит только для однорычажных смесителей GROHE с диаметром посадочного места 46 мм. Не подходит для двухрычажных смесителей и смесителей других брендов.

Пошаговая инструкция по замене картриджа

Комплект инструментов для замены картриджа: разводной ключ, шестигранник, отвертка, силиконовая смазка

Шаг 1: Подготовка (5 минут)

• Перекройте воду на стояках (горячая и холодная)
• Откройте смеситель полностью для сброса давления
• Подготовьте инструменты: разводной ключ (24-27 мм), шестигранник 2.5 мм, крестовая отвертка, силиконовая смазка GROHE 45814000
• Постелите мягкую ткань в раковину для защиты от падения деталей

Шаг 2: Демонтаж декоративных элементов (3 минуты)

• Подденьте декоративную заглушку на рычаге тонкой отверткой
• Открутите шестигранный винт M4×10 мм (момент затяжки 0.8 Нм)
• Снимите рычаг управления, при необходимости легонько постучите резиновым молотком

Шаг 3: Извлечение старого картриджа (7 минут)

• Очистите посадочное место от известкового налета щеткой с мягкой щетиной
• Вставьте разводной ключ в пазы корпуса картриджа
• Поверните против часовой стрелки на 15° для разблокировки
• Плавно вытащите картридж, избегая резких движений
• Если картридж не поддается, используйте специальный съемник GROHE 48012000

Шаг 4: Очистка и подготовка (5 минут)

• Промойте посадочное место теплой водой с pH 6-8
• Удалите остатки старой смазки чистой тканью
• Проверьте состояние резьбового соединения в корпусе смесителя
• Нанесите тонкий слой силиконовой смазки на уплотнительные кольца нового картриджа

Шаг 5: Установка нового картриджа (4 минуты)

• Вставьте картридж в посадочное место до упора
• Поверните по часовой стрелке на 15° для фиксации
• Проверьте вертикальность установки (отклонение не более 0.5°)
• Установите рычаг управления, совместив шлицы
• Затяните крепежный винт моментом 0.8 Нм
• Установите декоративную заглушку

Шаг 6: Тестирование (3 минуты)

• Плавно откройте воду на стояках
• Проверьте наличие протечек в течение 2 минут
• Протестируйте все положения рычага (минимальный, максимальный расход, температура)
• Проверьте плавность хода рычага (усилие перемещения не более 15 Н)

Общее время замены: около 27 минут при соблюдении всех рекомендаций.

Частые вопросы и технические ответы

Вопрос 1: Картридж протекает сразу после установки. Что делать?

Ответ: Проверьте 3 основные причины:

• Неправильная ориентация картриджа (метка на корпусе должна быть направлена вверх)
• Повреждение уплотнительных колец при установке (проверьте целостность O-образных колец)
• Загрязнение посадочного места (очистите гнездо щеткой с диаметром 45 мм)

Вопрос 2: Рычаг смесителя стал туго ходить. Как исправить?

Ответ: Это указывает на износ керамических дисков. Замените картридж полностью. Частичный ремонт невозможен из-за конструктивных особенностей керамических пар. Перед заменой промойте систему от песка и известковых отложений.

Вопрос 3: Как настроить максимальную температуру?

Ответ: Картридж имеет встроенный термостатический ограничитель. Для настройки:

• Снимите рычаг управления
• Поверните регулятор ограничителя (белый пластиковый элемент) против часовой стрелки для увеличения максимальной температуры
• Каждый щелчок = +2°C
• Максимальное значение +65°C для безопасности

Вопрос 4: Возможна ли установка без специальных инструментов?

Ответ: Да, но с ограничениями:

• Для фиксации картриджа можно использовать плоскогубцы с накладками
• Момент затяжки винта рычага должен быть 0.8±0.1 Нм (можно использовать бытовой динамометрический ключ)
• Без съемника возможно повреждение корпуса при заклинивании

Типичные ошибки при выборе и установке

Ошибка 1: Несоответствие размеров

Проблема: 90% отказов происходят из-за неверного выбора диаметра. Картриджи 45 мм и 47 мм несовместимы с 46 мм даже при визуальном сходстве.

Решение: Точно измерьте диаметр старого картриджа штангенциркулем. Сравните с техническими характеристиками:

• 46048000: Ø45.7±0.1 мм
• 46363000: Ø44.2±0.1 мм
• 46414000: Ø47.8±0.1 мм

Ошибка 2: Неправильная ориентация при установке

Проблема: При повороте картриджа на 180° смеситель будет работать неправильно (холодная вода подается вместо горячей).

Решение: Сверьтесь с маркировкой на корпусе:

• Стрелка "HOT" должна указывать на вход горячей воды
• Синяя метка должна быть направлена вверх
• Шлиц под рычаг должен совпадать с пазом в корпусе

Ошибка 3: Игнорирование качества воды

Проблема: В системах с жесткостью воды >20°dH срок службы картриджа сокращается в 3 раза.

Решение: Установите фильтр грубой очистки с ячейкой 100 мкм перед смесителем. При жесткости >15°dH используйте полифосфатный стабилизатор.

Ошибка 4: Недостаточная смазка уплотнений

Проблема: Сухая установка приводит к быстрому износу уплотнительных колец и протечкам.

Решение: Используйте только силиконовую смазку GROHE 45814000. Наносите тонкий слой (0.1 мм) на все уплотнительные кольца. Избегайте минеральных масел и вазелина.

Ошибка 5: Неправильный момент затяжки

Проблема: Перетяжка винта рычага деформирует пластиковый корпус картриджа.

Решение: Используйте динамометрический ключ с регулировкой 0.8 Нм. Без инструмента затягивайте до легкого сопротивления + 1/8 оборота.

Профилактическое обслуживание

Для продления срока службы картриджа GROHE:

• Ежеквартально промывайте смеситель от известковых отложений (раствор лимонной кислоты 5%)
• Раз в год проверяйте состояние уплотнительных колец
• При снижении напора воды очищайте аэратор и входные фильтры картриджа
• Избегайте резких перепадов давления в системе (максимальная скорость нарастания давления 0.5 бар/с)

Результат: Соблюдение этих рекомендаций обеспечит безотказную работу смесителя с картриджем GROHE в течение 7-10 лет при интенсивной эксплуатации.
